Référence : FIG. 12.440 DN100 PN16 20170687-02
Code : FIG. 12.440 DN100 PN16
Prix sur demande
Contactez-nous
| Code Intrastat | 8481-8059 |
| Poids brut (kg) | 48 |
| Pays d'origine | DE |
| Eclass | 37010000 |
| UNSPSC Code | 40140000 |

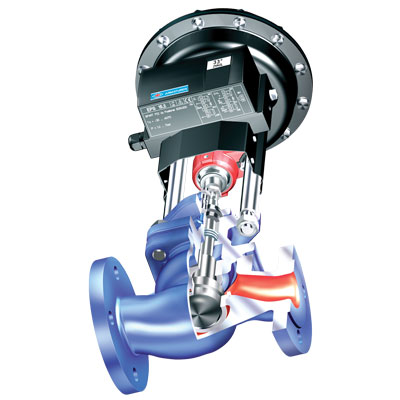

Vanne de régulation ARI-STEVI 440
- Figure 12.440
- DN 100
- Pression nominale PN16
- Coefficient de débit Kvs : réduit à 100m³/h
- Courbe caractéristique d'écoulement : égal pourcentage
- Corps en fonte coulée EN-JL1040
- Etanchéité de tige : garniture d'étanchéité à chevrons en PTFE comprimé par ressort
- Plage de température de -10°C à +220°C
- Actionneur pneumatique simple effet DP33
- Fermeture par ressort
- Plage des ressorts : 2,00-4.00 - course 30mm
- Pression de commande en air minimale : 4,5 bar
- Pression de commande en air maximale : 6,0 bar
- Pression de fermeture maximale : 8,2 bar
- Pression de régulation maximale : 8,2 bar
- Equipée d'un positionneur électropneumatique : EPS 15.2 SIPART PS2
- Signal de commande 4-20 mA 2 fils
