Référence : PE0065
Prix catalogue :
385,80 €
HTVA 21,00 %
| Matière du corps | Aluminium revêtu de polyuréthane |
| Etanchéité | NBR |
| PN | 8 |
| T° de service du fluide | (-)20°C à (+)80°C |
| Commande | Pneumatique NF |
| Spécificités | 1/4 de tour - Simple effet |
| Couple de manœuvre ouverture de pression à 6 bar | 45 Nm |
| Couple de manœuvre fermeture par ressort | 51 Nm |
| Plan de pose | F05/F07 |
| Etoile de sortie | 14 mm |
| Code Intrastat | 8412-3900 |
| Poids brut (kg) | 3,3 |
| Eclass | 27220000 |
| Pays d'origine | NL |
| UNSPSC Code | 31251500 |

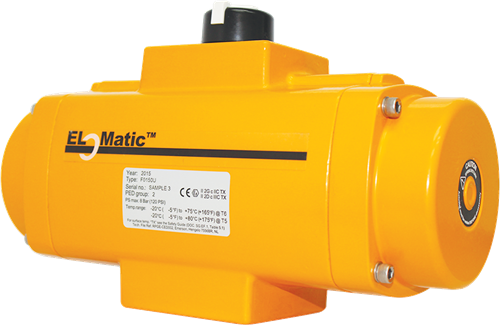

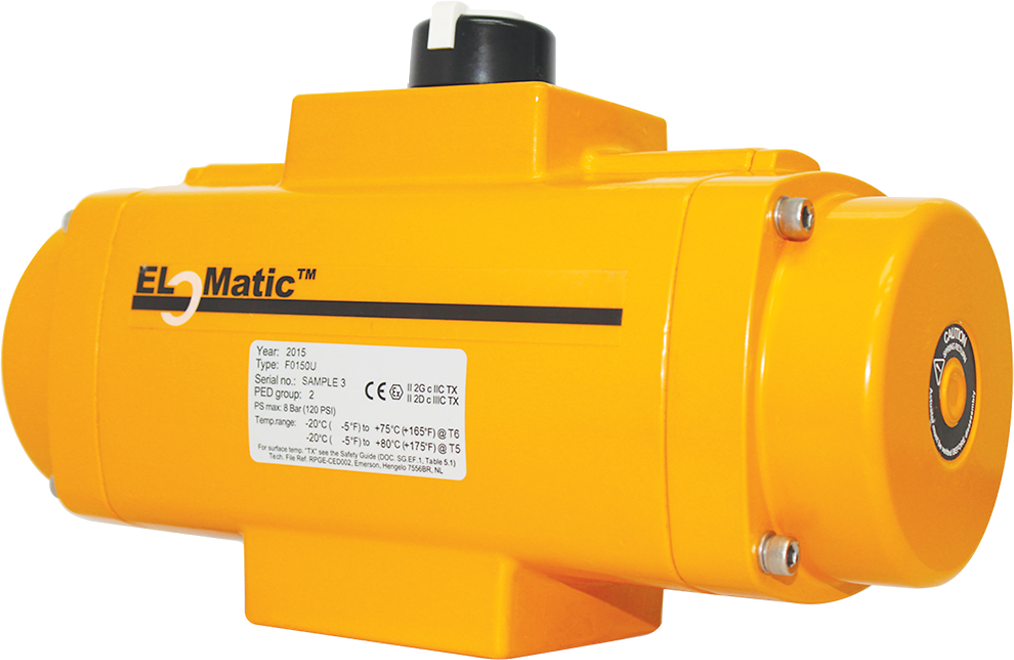

Actionneurs pneumatiques à pignon et crémaillère EL-O-MATIC Série F
- Type : FS
- Taille : 0065
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 52 / 35 Nm
- Couple de manoeuvre fermeture par ressort : 41 / 26 Nm
- Ensemble de ressort : 40
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 30 x 80mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F05-F07
- Entraînement par carré à 45° de 14mm x 14mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
- Type : FS
- Taille : 0065
- Angle de rotation : 90°, réglable -5° à +10° et +80° à +95°
- Simple effet
- Couple de manoeuvre ouverture par pression à 6 bar : 52 / 35 Nm
- Couple de manoeuvre fermeture par ressort : 41 / 26 Nm
- Ensemble de ressort : 40
- Sens de rotation : CW Ressort en position fermée/à rotation horaire
- Matériau de pignon : Aluminium de qualité supérieure, anodisation dure
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Interface de montage supérieur pour positionneur ou boîtier de fin de course selon NAMUR VDI/VDE 3845 : 30 x 80mm hauteur d'axe 20mm
- Interface de la vanne selon ISO 5211 : F05-F07
- Entraînement par carré à 45° de 14mm x 14mm
- Plage de température : Standard : -20 °C à +80 °C
- Pression de service de 3 à 8 bar
- ATEX II 2 GD, SIL3
