Actionneur pneumatique quart de tour ACTREG ASR 0080 - simple effet - 14R - #17 - F05-F07 - NBR

Name: Actionneur pneumatique quart de tour ACTREG ASR 0080 - simple effet - 14R - #17 - F05-F07 - NBR
Brand: Actreg
SKU: ASR0080/14/0507/17
Price: 244.02 EUR
Availability: InStock

Référence : ASR0080/14/0507/17

Code : ASR0080F0507S14FC

Prix catalogue :

244,02 €

HTVA 21,00 %

Stock Luxembourg (Troisvierges)	4
Stock Belgique	4
Stock Belgique bis	Quantité et délai court à confirmer sur demande
Stock usine	Quantité et délai court à confirmer sur demande

Matière du corps	Aluminium anodisé
Etanchéité	NBR
PN	8
T° de service du fluide	(-)30°C à (+)100°C
Commande	Pneumatique NF
Spécificités	1/4 de tour - Simple effet
Couple de manœuvre ouverture de pression à 6 bar	51 Nm
Couple de manœuvre fermeture par ressort	30 Nm
Plan de pose	F05/F07
Etoile de sortie	17 mm
Code Intrastat	8412-3900
Poids brut (kg)	3,65
Eclass	27220000
Pays d'origine	ES
UNSPSC Code	31251500

Description
Documentation technique

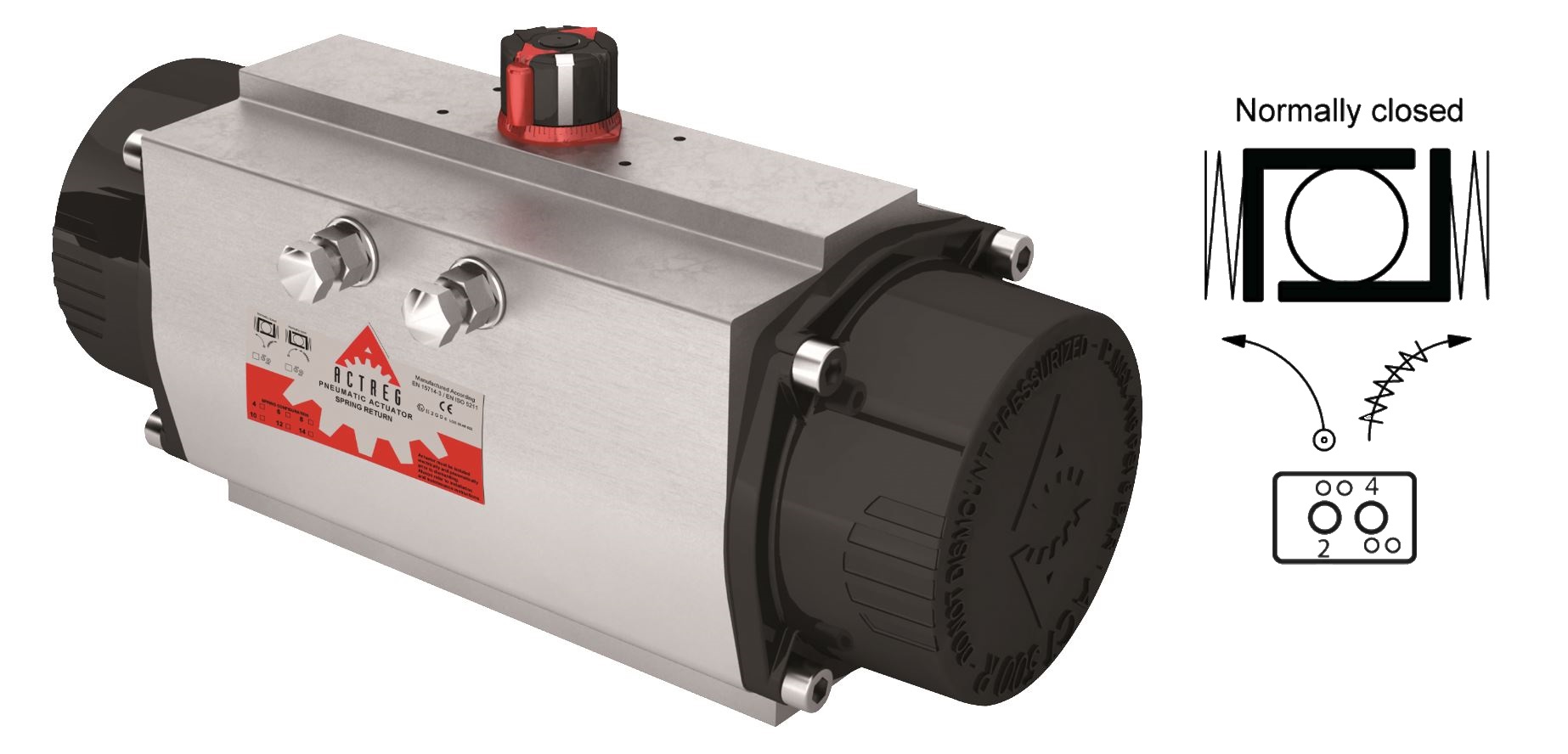

Actionneur pneumatique ACTREG quart de tour TYPE ASR 80
- Simple effet
- 14 ressorts
- Couple de manoeuvre ouverture par pression à 6 bar : 51 / 37 Nm
- Couple de manoeuvre fermeture par ressort : 30 / 47 Nm
- Plan de pose F05-F07
- Etoile de sortie 17mm (adaptateur étoilé 17 x 17mm vers carré 14 x 14mm fourni)
- Angle de manoeuvre 90°
- Double butée réglable +/- 5°
- Corps en aluminium anodisé / flasques aluminium revêtues époxy
- Joints standards en NBR
- Température de service de -30° à +100°C
- Pression de service maximale 8 bar
- Raccordement alimentation en air comprimé G1/4" ou selon NAMUR VDI/VDE 3845
- Indicateur de position multifonction
- ATEX EEx II 2G/D pour zone 1, 2, 21 & 22
- Sens de rotation par ressorts : horlogique (pour vanne normalement fermée au repos)
