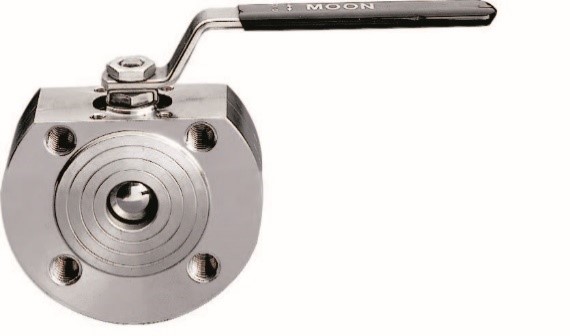

La vanne à boisseau sphérique (« ball valve » en anglais, « kogelklep » en néerlandais)  ou appelée communément « vanne à boule » est équipée d'une sphère percée d'un trou souvent de même diamètre que l'alésage de la vanne. Elle a l'avantage d'être manœuvrable rapidement en tournant le levier de manœuvre d'un quart de tour seulement (Elle est aussi appelée « Vanne quart de tour »). Son utilisation est généralement faite pour des fluides tels que l'eau, le gaz, le pétrole (à l'exception des fluides chargés ou de la vapeur).

Celle-ci est employée, entre-autre, dans les installations de chauffage central ou d'eau sanitaire. C'est une vanne d'arrêt pour couper la circulation d'eau dans une partie du circuit, mais elle est également utilisée en vanne de régulation de débit si elle est équipée d'un opercule de régulation adapté.

Ses avantages sont :

• son étanchéité à la fermeture,
• sa compacité,
• sa faible « consommation moteur » pour manœuvrer la boule.

Il existe plusieurs configurations de ce type de vanne :

• corps monobloc : 1 pièce

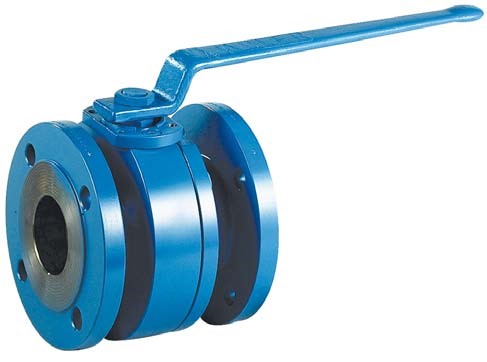

• corps 2 pièces : deux coquilles boulonnées entre elles qui enferment la boule
• corps 3 pièces : la partie centrale est serrée par des tirants fixés sur les extrémités
• corps soudé : entièrement soudée, pour limiter les risques de fuite
• Robinet 2 voies ;
• Robinet 3 voies en « L » ;
• Robinet 3 voies en « T » (pour préciser et distinguer du cas précédent) ;
• Robinet 4 voies.

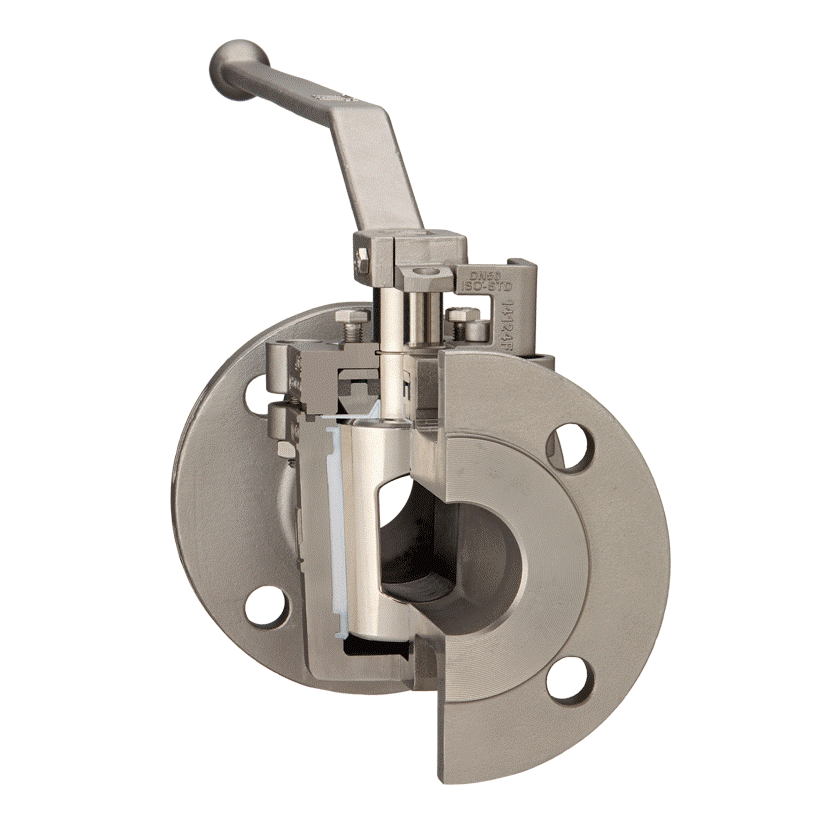

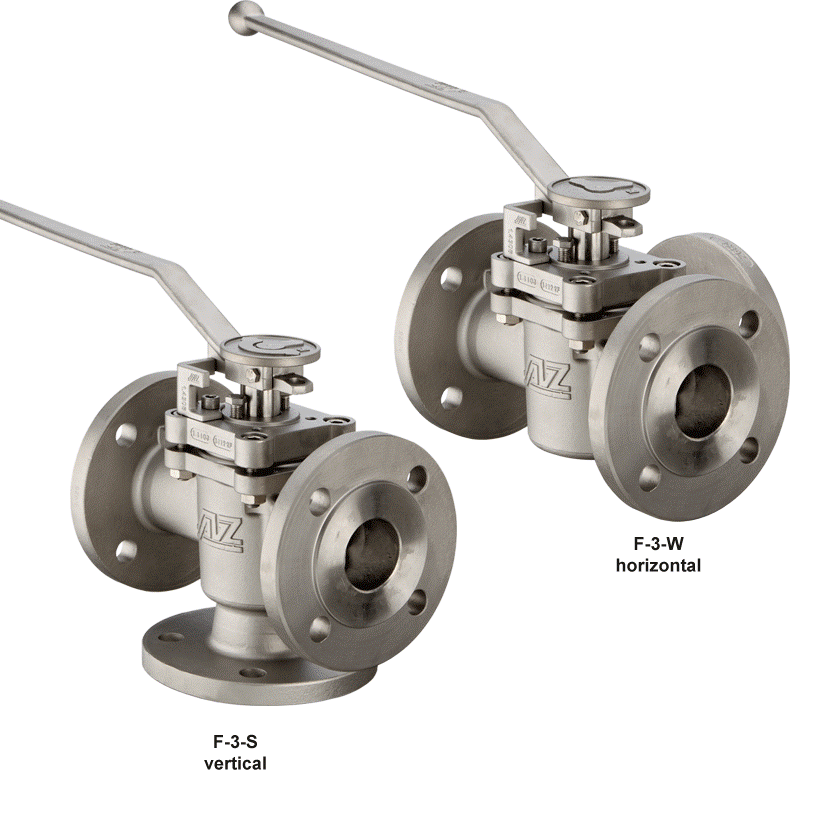

C’est vraisemblablement le premier type de vanne qui soit apparu. On peut la retrouver par exemple dans les canalisations des cités romaines. Son fonctionnement est le même que celui de la vanne à boule (ou boisseau sphérique), mais dans la vanne à boisseau conique, l'opercule est constitué d'un cône percé.

Selon l'application, il est possible d'inverser le boisseau afin que sa base se retrouve en bas. L'étanchéité du corps se fait par l'injection de graisse sous pression ou par une chemise en téflon (entre le corps de la vanne et le tronc du cône).

Elle est souvent appelée « vanne à clapet » ou encore « vanne à siège ».
Dans une vanne à soupape, le fluide est dévié à l'entrée de la vanne vers le clapet qui module le débit en fonction de son éloignement par rapport au siège de la vanne (ouverture).
Contrairement à d'autres modèles de vannes, elle est adaptée à la régulation de débit des fluides. Cette régulation est d'autant plus fine que la forme du clapet (souvent parabolique) est profilée.

Les inconvénients de la vanne à clapet sont :

• son taux de fuite ;
• sa perte de charge ;
• son encombrement ;
• la difficulté pour manœuvrer la vanne en fonction de la pression.

Ce type de vanne est actionné par un volant et une tige montante ou non.
La régulation automatique est souvent assurée par un moteur pneumatique ou un moteur électrique.
